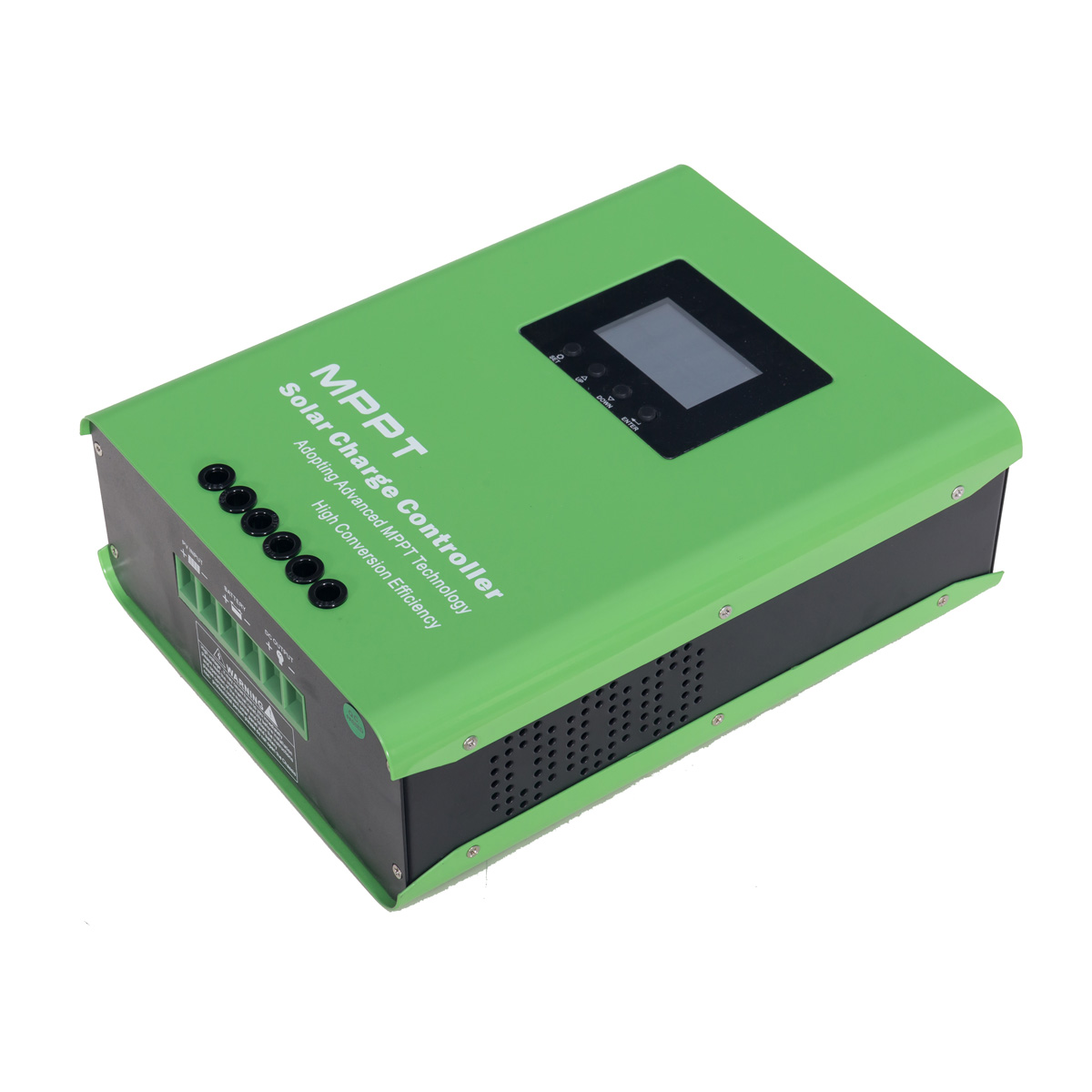

Einführung des MPPT Solar Controllers
MPPT bedeutet eine maximale Potenz Point -Tracking, es ist ein fortschrittlicherer Solarlademodus. In Anbetracht der Merkmale von Sonnenkollektoren gibt es einen maximalen Ausgangspunkt und dieser Punkt unter wechselnden Lichtintensität und Temperatur. Unter Verwendung eines herkömmlichen PWM -Solarladungs -Controllers wird die Spannung des Solarpanels durch die Batterie gedämpft. Die Spannung kann nicht zum Ladung der Batterie aufrechterhalten werden, wodurch die Nutzungsrate von Sonnenkollektoren erheblich reduziert werden kann. Die MPPT-Technologie übernimmt eine hocheffiziente DC-DC-Leistungstransformationstechnologie mit einem fortschrittlichen Algorithmus, um das MPP von Solarmodulen in der tatsächlichen Zeit zu verfolgen, um eine maximale Leistung von der Solarpanel für das Laden von Batterien zu erhalten. Im Vergleich zum PWM-Controller könnte der MPPT Solar Ladungscontroller die Energieverbrauchsrate um 15%-30%erhöhen.
Merkmal:
- 12V/24 V Autoarbeit, 12 V/24 V/48V Autoarbeit, 48 V/96V Autoarbeit
- Der neueste MPPT-Algorithmus verfolgt automatisch den maximalen Power-Punkt der MPPT-Tracking-Effizienz von Solarpanel und beträgt bis zu 99%und die Konversionseffizienz von bis zu 98%
-Mit Ti DSP-Chip garantiert digital mit einer Genauigkeit von bis zu 12-Bit-Genauigkeit die MPPT-Genauigkeit
- Der PV-Eingangsspannungsbereich ist breit. Benutzer können unterschiedliche Anzahl von Sonnenkollektoren gemäß den tatsächlichen Bedingungen auswählen.
- Unter dem maximalen Nutzen von Energieerhebungsbedingungen, schnellem Laden, Absorptionsaufladung, schwimmendes Laden usw. die Akkulaufzeit erhalten.
-Supporting Lead-Sacid-Batterie / Gel-Teig Y, Lithiumbatterie, benutzerdefinierte Batterie
- Anzeige: Kann PV-Spannung, PV-Leistung, Batteriespannung, Ladestrom, Arbeitstemperatur, Fehlercode anzeigen
- Mit Überladung, Überladung, Überlast, offenem Schaltungsschutz, über Temperaturschutz, Kurzschlussautomatikschutz
LCD Bildschirm
| Nein. | LCD Bildschirm | Inhaltsbeschreibungen |
1 | Pv | PV -Eingangssymbol | |
2 | Batterie | Batteriekapazität | |
3 | AUS | Gleichstromausgangsymbol | |
4 | Haut | Fehleranzeige | |
5 | Temperatur | Arbeitstemperatur anzeigen | |
6 | Leistung | PV -Eingabepulver | |
7 | Strom | Ladestrom | |
8 | Stromspannung | Batteriespannung | |
9 | Stromspannung | PV -Spannung | |
10 |
| Schaltfläche setzen und beenden | |
11 | HOCH | Up -Taste | |
12 | NIEDER | Down -Taste | |
13 |
| Taste bestätigen |
Spezifikation:
Modell | 20a | 30a | 40a | 50a | 60a | 100a | 120a | |||
Batteriesystemspannung | 12/24VDC Auto | 12/24/36/48VDC Auto, 48/96VDC Auto | ||||||||
Controller -Eingang | PV Open Circuit -Spannung | 80VDC | 105VDC@12V, 130VDC@24V, 180VDC@48V, 280VDC@96V | |||||||
PV -Array -MPPT -Spannungsbereich | 16 ~ 100VDC / 32 ~ 100VDC / 48 ~ 150VDC / 64 ~ 150VDC / 128 ~ 260VDC | |||||||||
Max PV -Eingangsleistung (12 V) | 240W | 360W | 480W | 600W | 720W | 1200W | 1440W | |||
Max PV -Eingangsleistung (24 V) | 480W | 720W | 960W | 1200W | 1440W | 2400W | 2880W | |||
Max PV -Eingangsleistung (36 V) | 720W | 1080W | 1440W | 1800W | 2160W | 3600W | 4320W | |||
Max PV -Eingangsleistung (48 V) | 960W | 1440W | 1920W | 2400W | 2880W | 4800W | 5760W | |||
Max PV -Eingangsleistung (96 V) | 1920W | 2880W | 3840W | 4800W | 5760W | 9600W | 11500W | |||
Batterie | Spitzenumwandlungseffizienz | 98% (MPPT -Effizienz 99%) | ||||||||
Max Ladestrom | 20a | 30a | 40a | 50a | 60a | 100a | 120a | |||
Absorptionsspannung | 12.5VDC / 25.0VDC / 37.5VDC / 50.0VDC / 100VDC | |||||||||
Refatspannung | 13.7VDC / 27.4 VDC / 41,4VDC / 54.8VDC / 109.6VDC | |||||||||
Schwimmspannung | 14.3VDC / 28.6 VDC /42.9VDC / 57.4VDC / 114.4VDC | |||||||||
Niedriger Spannungsschutz | 10VDC / 20.0 VDC / 30.0VDC / 40.0VDC / 80.0VDC | |||||||||
Gleichstromausgang | Gleichstromausgangsspannungsbereich | 10,0 ~ 14,5VDC / 20 ~ 29.0VDC / 30.0 ~ 43,5VDC / 40.0 ~ 58.0VDC | ||||||||
Maximaler Ausgangsstrom | 20a | 20a | 20a | 20a | 20a | 20a | 20a | |||
Niedriger Batterieausfall | 10.25VDC / 20.5VDC / 30.75VDC / 41.0VDC / 81.0VDC | |||||||||
Unter Spannung | 10.0VDC / 20.0VDC / 30.0VDC / 40.0VDC / 80.0VDC | |||||||||
Unter Spannungswiederherstellung | 11.0VDC / 22.0VDC / 33.0VDC / 44.0VDC / 88.0VDC | |||||||||
Anzeige | Inhalt | PV -Spannung, PV -Leistung, Batteriespannung, Ladestrom, Arbeitstemperatur, Fehlercode | ||||||||
Warncode | 73 | Aufladungsstrom über den aktuellen Schutz laden | ||||||||
18 | Der PV -Eingang hat keine Spannung oder niedrige Spannung | |||||||||
60 | Übertemperaturschutz | |||||||||
63 | Hohe Batteriespannung | |||||||||
65 | Atterie mit niedriger B | |||||||||
71 | Hohe PV -Eingangsspannung | |||||||||
Sonstiges | Strahlungsmodus | Lüfterkühlung | ||||||||
Betriebs-Temperatur | -20 ~ 55 ° C | |||||||||
Umgebungsfeuchtigkeit | 0 ~ 90% relative Luftfeuchtigkeit (Nicht-Kondensation) | |||||||||
Umweltbewertung | Innenräume | |||||||||
Größe | Produkt l*w*h (mm) | 200*160*70 | 235*190*100 | 370*278*130 | ||||||
Verpacken l*w*h (mm) | 590*500*400 | 550*340*490 | 470*370*210 | |||||||
PCS/CTN | 12 | 12 | 6 | 6 | 6 | 6 | 1 | 1 | ||
Nettogewicht / kg) | 1 | 1.3 | 1.8 | 2 | 2.2 | 2.5 | 6 | 6.5 | ||
Bruttogewicht (kg) | 14 | 15 | 12 | 13 | 20 | 21 | 10 | 11 | ||
