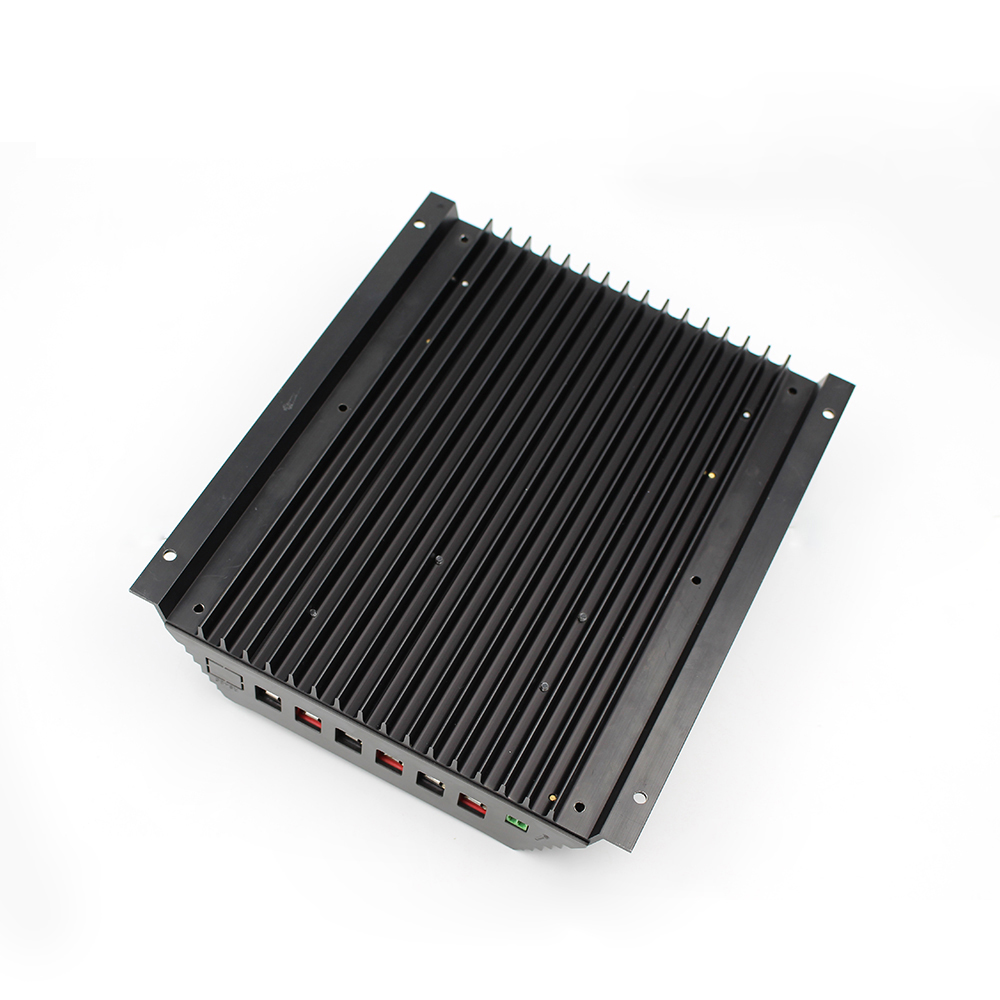

Einführung des MPPT Solar Controllers
MPPT bedeutet eine maximale Potenz Point -Tracking, es ist ein fortschrittlicherer Solarlademodus. In Anbetracht der Merkmale von Sonnenkollektoren gibt es einen maximalen Ausgangspunkt und dieser Punkt unter wechselnden Lichtintensität und Temperatur. Unter Verwendung eines herkömmlichen PWM -Solarladungs -Controllers wird die Spannung des Solarpanels durch die Batterie gedämpft. Die Spannung kann nicht beibehalten werden Laden Sie die Batterie auf und reduzieren Sie die Nutzungsrate von Sonnenkollektoren erheblich. Die MPPT-Technologie übernimmt eine hocheffiziente DC-DC-Leistungstransformationstechnologie mit einem fortschrittlichen Algorithmus, um das MPP von Solarmodulen in der tatsächlichen Zeit zu verfolgen, um eine maximale Leistung von der Solarpanel für das Laden von Batterien zu erhalten. Im Vergleich zum PWM-Controller könnte der MPPT Solar Ladungscontroller die Energieverbrauchsrate um 15%-30%erhöhen.
Merkmal:
Fortgeschrittene MPPT -Technologie, schneller und stabiler Verfolgung des maximalen Leistungspunkt
Synchrones Gleichrichtertechnologie übernehmen und die Übertragungsffizienz des Stromkreises maximal 98%erheblich verbessern.
Genaue Identifizierung und Verfolgung der Multi -Peak -Leistungspunktfunktion
PV Array Limited Power Eingabefunktion, um sicherzustellen, dass der Controller den Betrieb unter keinen Bedingungen überlastet.
Weit verbreiteter Bereich des maximalen Leistungspunkts des PV -Arrays, Max PV -Eingangsspannung 75 V.
12/24VDC -Systemspannung Automatische Erkennung
Humanisierte LCD -Anzeige, dynamische Datenbetriebsdaten und Arbeitszustand
Integriertes Betriebsprotokoll, Kontosystem Arbeitszustand
Multi -Last -Steuermodus: Normaler Modus, Sensormodus, Timer und Sensormodus
3 Stufen Lademodus, versiegelt, Gel, überflutet, lifepo4, li (Nicomn) O2 -Batterieauswahlverfahren
Temperaturkompensationsfunktion
Akkumulationsfunktion des Ladens und Entladens, tatsächliche Zeitanzeige Stromerzeugungsfunktion
Vollste digitale Schutzfunktionen: Reverse -Verbindung, Überladen,
Spezifikation
Modell | NVTD2107 | NVTD2207 | NVTD2307 | NVTD2410 |
Bewertungsstrom | 15a | 20a | 30a | 40a |
Bewertungsstrom | 15a | 20a | 30a | 40a |
Lademodus | MPPT (Tracking -Genauigkeit 99,5%) | |||
Systemspannung | 12 V/24 V Auto (Bereich 8-32 V) | |||
Max PV -Eingabe | 75 V （Min. Arbeitstemperatur）/ 70 V （25 ℃） | 100V | ||
Max PV Power | 200W (12 V) | 260 W (12V) | 390W (12 V) | 520W (12 V) |
USB | 5VDC/2a * 2pcs | Nein | ||
Anzeige | LCD gibt den Status \"Lade-, Batterie- und Laststatus\" an | |||
Funktion | Licht und Zeitsteuerung | |||
Batterietyp | Versiegelt (Standard) / Gel / Flut / Lithium | |||
LVD | 11 V einstellbar 9-12 V ( *2 24 V, *3 36V, *4 48 V) | |||
Lvr | 12,6 V einstellbar 11-13,5 V ( *2 24 V, *3 36V, *4 48 V) | |||
Schwimmspannung (SEL) | 13,8 V einstellbar 13-15 V ( *2 24 V, *3 36V, *4 48 V) | |||
Spannung steigern (SEL) | 14,4 V einstellbar 13-17 V ( *2 24 V, *3 36V, *4 48 V) | |||
Überspannungsschutz | 16,5 V ( *2 24 V, *3 36V, *4 48V) | |||
Überspannungsschutz | 15 V ( *2 24 V, *3 36V, *4 48V) | |||
Eigenverbrauch | ≤ 23 mA | |||
Erdung | Häufiger positiv | |||
Temperatur. Verbrauch | -24mv /° C ( *2 24 V, *3 36V, *4 48 V) | |||
Schutzfunktionen | Rückwärtsverbindung, Überladen, Überstiegsladen, Überspannung, Überlastung, | |||
Relative Luftfeuchtigkeit | ≤ 95%, N.C. | |||
Arbeitsumgebungstemperatur | ﹣20 ℃ ~ 50 ℃ (Produkt kann bei voller Last kontinuierlich funktionieren) | |||
Terminals Skala | 10mm² / 8AWG | 16mm² / 6AWG | ||
Wasserdichte Note | IP32 | |||
Produktgröße | 16,5*12,3*4,6 cm | 19,5*12,3*4,6 cm | 20,5*15,7*5,3 cm | 23.3*20*5,4 cm |
Produktgewicht | 0,63 kg | 0,82 kg | 1,2 kg | 1,82 kg |
PCS/CTN | 30 | 24 | 13 | 9 |
Kartongröße | 47*43.4*30,5 cm | 47*40*29,5 cm | 51,6*46,8*30 cm | 47*40*29,5 cm |
Kartongewicht | 21,5 kg | 21,2 kg | 18,2 kg | 19,6 kg |
